Controlador de agua caliente solar

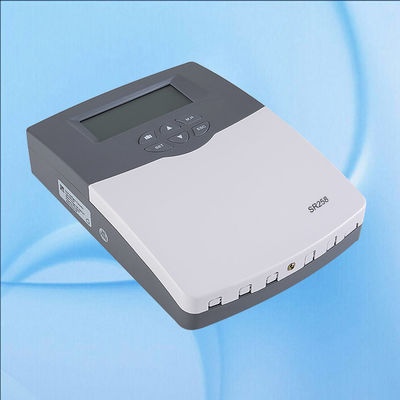

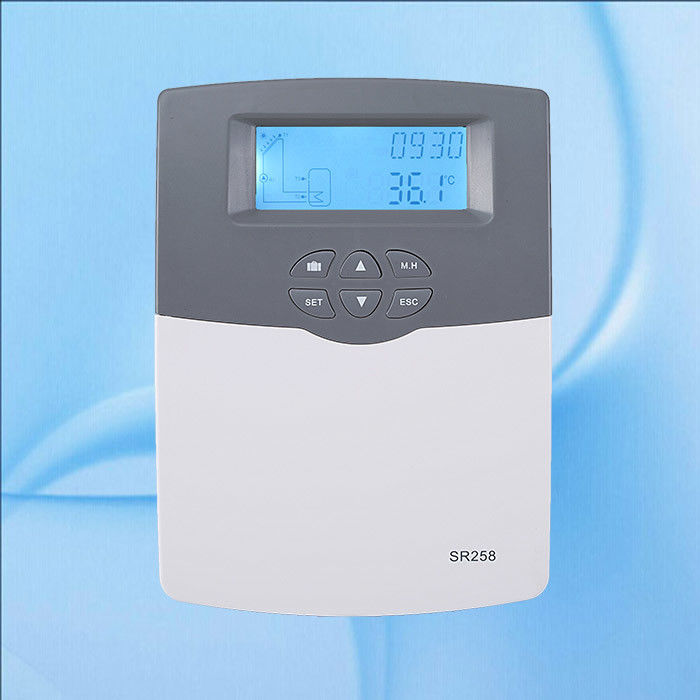

Controlador inteligente de calentador de agua solar SR258 para sistema solar presurizado separado

Introducción:

Adecuado para sistema solar presurizado separado.

Precisión de medición de temperatura: 0,1 C
Bomba convencional/HE, ambas disponibles en

Datos técnicos principales:

Tamaño del controlador: 187 mm x 128 mm x 46 mm
Fuente de alimentación: AC100-240V50-60Hz. .
Consumo de energía: < 2,5 W
Tensión de impulso nominal: 2,5 KV
Carcasa: Plástico ABS
Tipo de protección: IP41
Montaje: Montaje en pared
Funcionamiento: 6 pulsadores en la tapa frontal.
Precisión de medición de temperatura: ± 0,1oC
Rango de medición de temperatura del colector: -10oC ~220oC
Rango de medición de temperatura del tanque: 0oC ~110oC
Potencia adecuada de la bomba: Es posible conectar 3 bombas
Potencia adecuada de HK (calefacción de respaldo): 1 unidad ˂1500W.
Entradas: 5 sensores
1 unidad*sensor Pt1000 (≤500oC) para colector (cable de silicona≤280oC)
4 unidades*sensor NTC10K B3950 (≤ 135oC) para tanque (cable de PVC ≤105oC)
1 * medidor de flujo de electrones tipo paleta rotativa FRT
Salidas: 4 relés para bomba de circulación y calefacción de respaldo.
2 * relé electromagnético corriente máxima 1A
1 * relé semiconductor Corriente máxima 1A
1 * Relé electromagnético Corriente máxima 10A
1 * salida de frecuencia variable PWM (conmutable 0-10v)
Temperatura ambiente: -10oC ~ 50oC.
Grado de impermeabilidad: IP41

CAPACIDAD DE APLICACIONES
Número máximo de coleccionistas: 1
Número máximo de tanques de almacenamiento: 1
Número máximo de relés: 5
Número máximo de sensores: 4
Número máximo de sistema de aplicación de visualización: 1
Puerto de señal para bomba HE:IPWM1
FRT: 1 * medidor de flujo de electrones tipo paleta giratoria

Funciones principales:

FECHA---Configuración de fecha
Calor temporizado---calefacción de respaldo
Círculo---Circulación de agua caliente
CARGAR---Configuración Tanque de carga1
COL---Coleccionista1
BOMBA---Modo de control de bomba
COOL---Función de refrigeración
AUX---Función auxiliar
HOMBRE---Modo manual
BLPR---Función de protección de bloqueo
OTDI---Función de desinfección térmica
FS---Selección del tipo de medidor de flujo.
UNIDAD---Interruptor de unidad CF
RST---configuración de fábrica
PASS--- contraseña establecida
Función de vacaciones
Protección de pantalla
Protección contra problemas
Problemas de comprobación

Calentador de agua solar dividido de panel plano

con bobinas dobles PTS-F2

Calentador de agua solar dividido con tubo de calor
con bobinas dobles PTS-H2

Embalaje

Calentador de agua solar de tubo de vacío: paquete estándar de exportación.

Las muestras se cargan en cajas de madera contrachapada.
